Byna elke geïndustrialiseerde boustelsel ter wêreld is 'n stelsel van onderdele. Panele word plat gegiet, per vragmotor na die terrein vervoer, regop gesit en aan mekaar vasgemaak. Dit is vinniger as messelwerk, en dit is hoe die meeste van wat as “modulêr” bekendstaan, eintlik gemaak word. Maar dit laat die voltooide gebou met die een ding waarvan beton die minste hou: lasse.

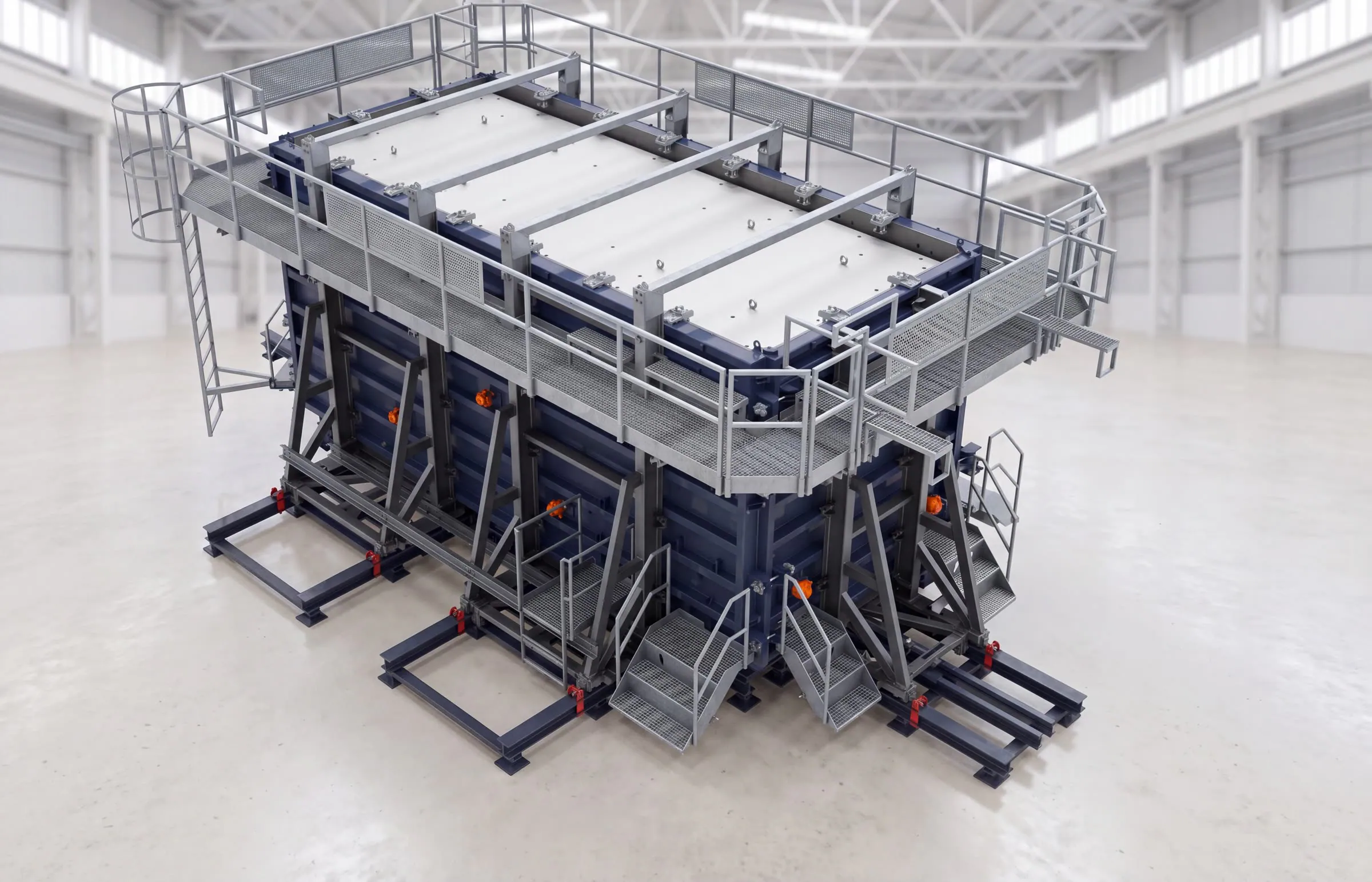

'n Volumetriese voorafgegote kamermodule word andersom gemaak. Die vier mure en die dak word saam, in een bewerking, as een deurlopende volume gewapende beton gegiet. Daar is geen naat waar 'n muur die dak ontmoet nie, want daar was nooit 'n oomblik toe hulle afsonderlik was nie.
Daar is geen naat waar 'n muur die dak ontmoet nie, want daar was nooit 'n oomblik toe hulle afsonderlik was nie.
Die probleem wat die vorm moet oplos
Om 'n kamer in een stuk te giet, klink voor die hand liggend — totdat u dit uit die vorm probeer kry. Enigiets wat in 'n gewone vorm gegiet word, het 'n lossingshoek nodig — 'n effense tapsheid — sodat die stuk van die gereedskap afgetrek kan word sonder dat die beton daarteen sleep. 'n Kamer kan nie 'n lossingshoek hê nie. Sy mure moet reguit wees, anders kry u 'n ruimte wat by die plafon wyer is as by die vloer.

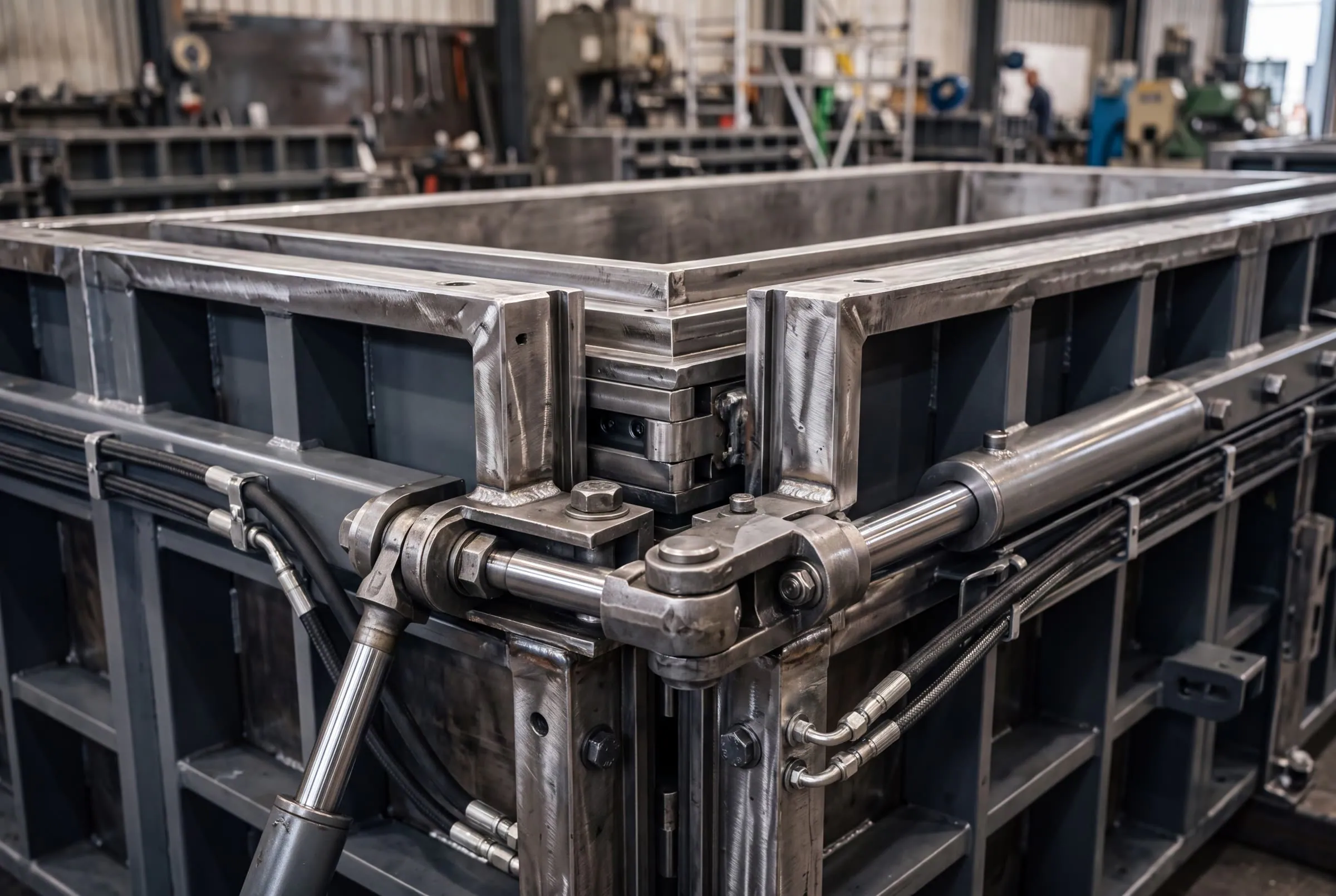

Die oplossing is om die vorm van binne af uitmekaar te haal. Die binnekern is invoubaar: dit trek hidroulies by elke hoek terug, sodat die hoeke eerste na binne vou en gelyktydig van al vier muurvlakke loskom. Eers dan gaan die buitepanele oop. Niks word ooit oor 'n groen betonvlak gesleep nie — en dit is wat 'n werklik monolitiese eenheid in die eerste plek moontlik maak.
Openings word op dieselfde manier hanteer — gegiet, nie gesny nie. Deur- en vensterposisies word gevorm deur passende stelle vasgeboute en magnetiese bekistingsplate wat voor die gietslag in die vorm aangebring word. 'n Opening is dus deel van die oorspronklike gietwerk, eerder as iets wat agterna daaruit verwyder word.
Wat die vorm lewer
- Modulelengte
- 6,05 m
- Uitbreibaar met aanvulstukke
- Modulebreedte
- 3,25 m
- Uitbreibaar met aanvulstukke
- Modulehoogte
- 3,035 m
- Planvoetspoor
- ≈19,7 m²
- Buitenste planoppervlakte
- Geometrie
- 4 mure + dak
- Monolities gegiet
- Muurprofiel
- Reguit
- Geen lossingshoek nodig nie
- Buitevorm
- Hidroulies
- Geleide relings, dwarsvergrendeling
- Binnekern
- Invoubaar
- Hidroulies, modulêr, enkele kern
- Beheer
- Een kragpak per vorm
- Voldoen aan EU-masjienveiligheidsvereistes
- Verdigting
- ≈22 vibreerders
- Getal word by detailontwerp bevestig
- Frekwensie
- 13 000 VPM
- By 'n werksdruk van 6 bar
- Sentrifugale krag
- 53,10 kN
- 5 413 kg
- Klankdruk
- 88 dB(A)
- Hantering
- Hysraam van 30 t
- Reghoekige spreibalk
Ses bewerkings, een module
Die siklus is vas en herhaalbaar, en dit is waar programsekerheid eintlik vandaan kom. Een gietslag per vorm per dag is 'n illustratiewe basislyn, nie 'n gewaarborgde tempo nie.
- 01
Voorbereiding
Vorm skoongemaak, losmiddel aangewend, bekistingsplate vir die geskeduleerde openings geplaas.
- 02
Wapening en ingietstukke
Wapeningshok geplaas; ingietstukke, diensleipype en hysankers in posisie gebring en teen die bevrore tekening nagegaan.
- 03
Sluit
Buitepanele word hidroulies op geleide relings gesluit en dwars vergrendel; kern uitgesit tot in posisie.
- 04
Giet en verdigting
Enkele monolitiese gietslag, pneumaties verdig teen 13 000 VPM (vibrasies per minuut) deur ongeveer 22 onafhanklike vibreerders.
- 05
Ontvorming
Die kernhoeke vou eers na binne en breek gelyktydig kontak met al vier muurvlakke; dan gaan die buitepanele oop.
- 06
Uitlig
Die module word met die reghoekige hysraam van 30 ton uitgelig, geïnspekteer, vrygestel en na afwerking of die werf geskuif.
Waarom een stuk later saak maak
Die waarde van die monolitiese gietslag is nie regtig sigbaar op die dag wat die module die fabriek verlaat nie. Dit wys oor die dekades wat volg. 'n Las is 'n koppelvlak, en koppelvlakke is waar geboue kraak, lek, hitte verloor en klank deurlaat. Om die las tussen muur en dak uit te skakel, is om die heel mees blootgestelde las in 'n kamer te verwyder.
Dit verander ook wat op die terrein gebeur. Die module kom struktureel volledig aan en is reeds tot die ooreengekome omvang afgewerk, sodat die terreinwerk bestaan uit plasing en aansluiting eerder as bouwerk. Daarom kan 'n program in maande gemeet word, en daarom lyk dieselfde eenheid by die vyftigste gebou presies soos by die eerste.
Alle afmetings, toleransies, wapening, aansluitings en prestasiebewerings bly onderhewig aan goedgekeurde ingenieurswerk en produkspesifieke sertifisering. Bron: die toerustingvervaardiger se spesifikasie, Julie 2026.
